Panoramico

Objetivo

Que las asistentes sepan cómo usar el equipo panorámico paso a paso, cuidando al paciente, evitando errores y asegurando que cada radiografía salga bien y limpia.

Procedimiento paso a paso

1. Antes de comenzar

☑️ Encender el equipo y revisar que funcione.
☑️ Confirmar con recepción que el paciente pagó:
- - Solo panorámica → debe estar pagada la panorámica.
  - Consulta → debe estar pagada la consulta.

2. Paciente

☑️ Colocar un protector plástico nuevo en el soporte de mordida (antes de pasar al paciente).
☑️ Preguntar si puede estar embarazada (solo si hay sospecha).
☑️ Pedir que se quite:
- Zarcillos, cadenas, lentes u objetos metálicos.
- Prótesis removibles (si tiene).
☑️ Si tiene el cabello largo → pedir que lo amarre.
☑️ Explicar: debe quedarse quieto, morder el soporte y pegar la lengua al paladar.
☑️ Ajustar la altura del equipo según la estatura del paciente.

3. Durante el procedimiento

📍 Posicionamiento inicial

☑️ 1. Colocar al paciente mordiendo el soporte (protector ya puesto).
☑️ 2. Alinear la cabeza → luz horizontal de ojo a oreja.
☑️ 3. Centrar al paciente → luz vertical por nariz y frente.

📍 Estabilidad del cuerpo

☑️ 4. Pedir que agarre el mango por la parte baja → hombros relajados.
☑️ 5. Pedir que adelante un poco los pies → ligera inclinación hacia atrás, cabeza estable.
☑️ 6. Ajustar el láser canino sobre los caninos del paciente.

📍 Toma de la radiografía

☑️ 7. Recordar → no moverse, morder firme y lengua al paladar.
☑️ 8. Ir a la zona protegida y accionar la exposición.

📍 Finalización

☑️ 9. Retirar al paciente al terminar la toma.
☑️ 10. Pedir al paciente que retire el protector plástico y lo bote en la papelera → así confirma que siempre se usa uno nuevo.

Colocar al paciente mordiendo el soporte (protector ya puesto)

4. Al terminar

Retirar la placa del chasis y colocarla en el digitalizador.
Revisar la imagen:
- Si está clara → guardarla en el sistema del paciente.
- Si salió mal → repetir solo si es necesario.
Si el paciente es de la calle → pedirle que espere sentado hasta confirmar que la imagen salió bien antes de retirarse.
Registrar el estudio en el sistema.
Limpiar el soporte de mordida y las superficies de contacto con desinfectante.
Al finalizar todo el proceso → colocar con cuidado la placa dentro del chasis nuevamente y dejarla en posición en el equipo, para que quede lista para la próxima radiografía.

Procedimiento Grafico

Materiales necesarios

Equipo panorámico analógico
Placas de fósforo
Chasis
Digitalizador
Computadora con software de radiología
Protectores plásticos transparentes desechables para el soporte de mordida


Panoramico	Placa de Fosforo	Chasis

Digitalizador	Software de radiología	Protector Transparente

Errores comunes

No confirmar el pago antes de pasar al paciente
No preguntar por embarazo cuando hay sospecha
No retirar zarcillos, cadenas, lentes o prótesis removibles
Colocar la placa en el chasis sin cuidado, provocando rayaduras

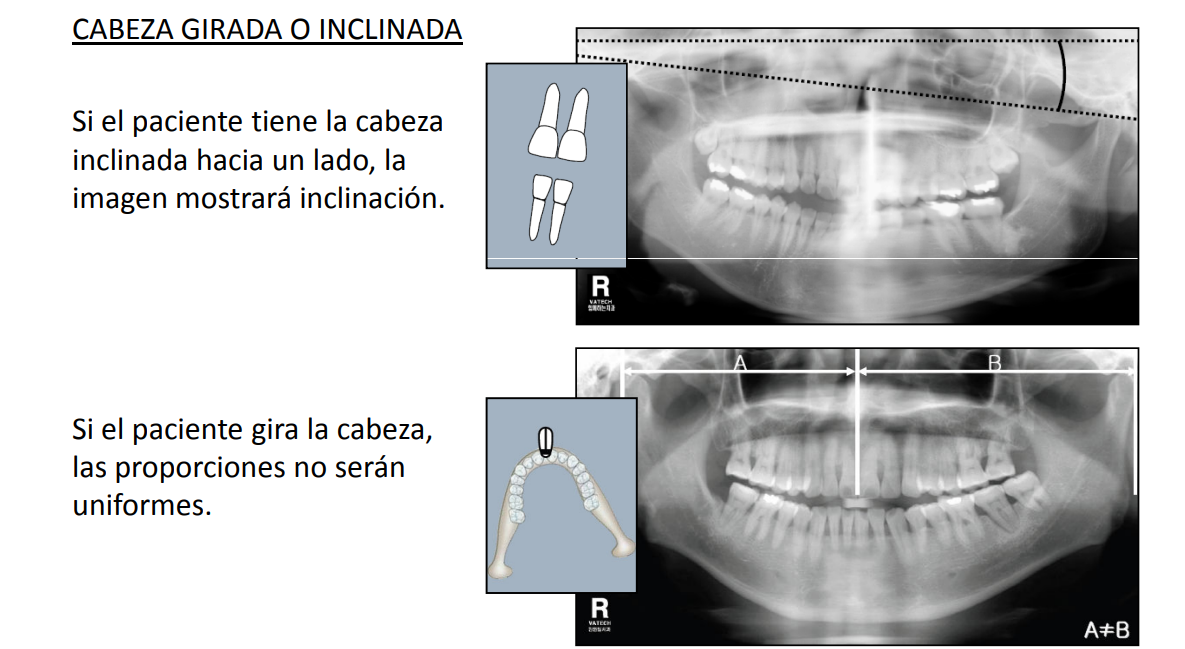

Posicionar mal la cabeza, lo que genera imágenes borrosas
No colocar un protector plástico nuevo en el soporte
No dejar lista la placa en el equipo al final del proceso

Puntos clave

Confirmar siempre el pago antes de atender al paciente
Retirar objetos metálicos y prótesis removibles
Usar un protector plástico transparente nuevo en cada paciente
El paciente debe retirar y botar el protector para confirmar que siempre se coloca uno nuevo

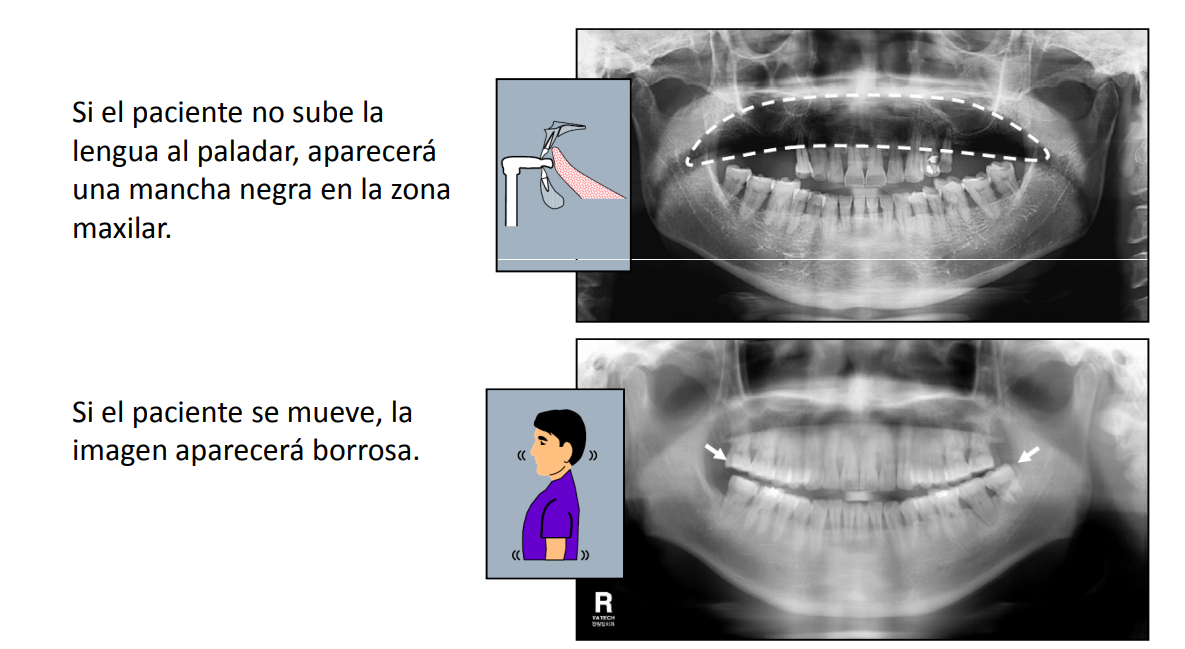

Recordar que la lengua debe ir pegada al paladar
Asegurar que la imagen salga clara en la primera toma
Pacientes de la calle deben esperar mientras se confirma la calidad de la imagen
Al finalizar, dejar la placa en el chasis y en posición para la próxima radiografía

DEFINICION IMPORTANTE

El plano de Frankfurt es una referencia que se usa en odontología y radiología para asegurarse de que la cabeza del paciente esté recta y bien posicionada.

Este plano se forma con una línea imaginaria que va:

Desde el borde inferior de la órbita del ojo (debajo del ojo).
Hasta el trago de la oreja (la parte dura delante del oído).

Cuando esa línea está horizontal, la cabeza del paciente está en la posición correcta para la radiografía.

👉 En otras palabras: el plano de Frankfurt asegura que el paciente no tenga la cabeza inclinada hacia arriba o hacia abajo

📊 Indicadores de calidad

Estos indicadores son una forma sencilla de comprobar que las asistentes están cumpliendo bien con el SOP y que las radiografías tienen la calidad esperada.

Preparación

Todos los pacientes pagan antes de entrar (consulta o panorámica).
100% de los pacientes revisados por objetos metálicos, prótesis y cabello largo.
Siempre se coloca un protector plástico transparente nuevo en el mordedor.

Posicionamiento

La cabeza del paciente queda recta: luz horizontal alineada con ojo y oreja.
El paciente queda centrado: luz vertical alineada con nariz y frente.
Paciente muerde bien en la muesca del mordedor y mantiene la lengua pegada al paladar.

Resultado

95% de las imágenes deben salir nítidas y centradas en la primera toma.
Pacientes de la calle esperan hasta que se confirme que la imagen está correcta.

Cierre

El paciente siempre retira y desecha su propio protector plástico.
El soporte y superficies de contacto se limpian después de cada uso.
La placa se coloca de nuevo en el chasis con cuidado y se deja lista para la próxima toma.

📋 Preguntas y respuestas

¿Dónde deben ir las manos del paciente?
En la parte baja del mango, así los hombros quedan relajados y no interfieren en la imagen.
¿Cómo deben estar los pies del paciente?
Un poco adelantados, con ligera sensación de inclinarse hacia atrás, para que la cabeza quede estable.
¿Qué hago con el mordedor?

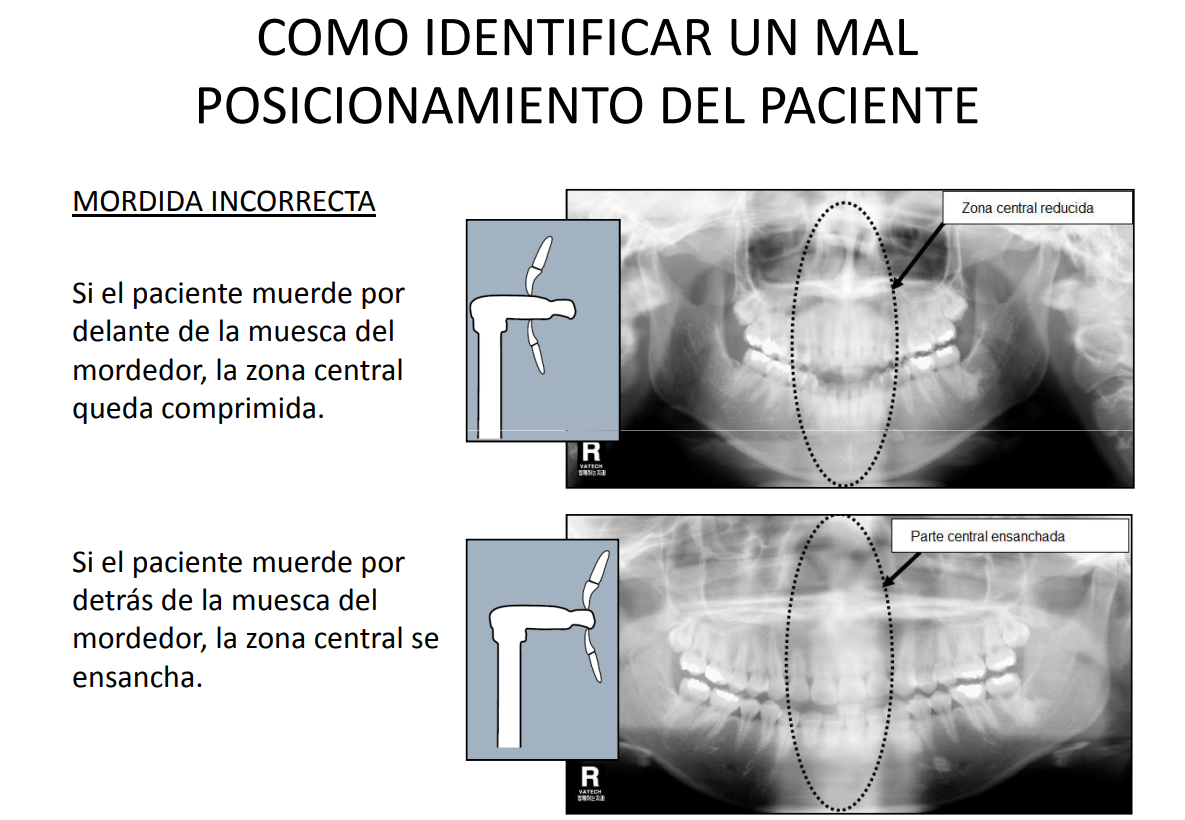

Cubrirlo con un protector plástico transparente y pedir al paciente que muerda en la muesca.
¿Cómo me aseguro de que la cabeza está recta?
La línea de luz horizontal del equipo debe coincidir con la línea que va desde debajo del ojo hasta la oreja.
¿Cómo me aseguro de que el paciente está centrado?
La línea de luz vertical del equipo debe pasar justo por el centro de la cara: frente y nariz.
¿Qué hago si la línea de luz no coincide?
Subir o bajar la altura del equipo hasta que quede alineado.
¿Qué hago si el paciente tiene el cabello largo?
Pedirle que lo amarre para que no interfiera con la máquina.
¿Qué debe hacer el paciente con la lengua?
Pegarla al paladar y mantenerla allí durante toda la toma.
